CNC 인서트 연삭기 가공 라운드 블레이드

TXMC의 중국 공장은 오랫동안 CNC 인서트 연삭기 가공 라운드 블레이드 및 공구 재연삭 공구 생산에 주력해 왔습니다. 전문적인 R&D팀과 엄격한 품질관리를 통해 전국적으로 안정적이고 정밀하며 효율적인 툴링 솔루션을 제공하고 있습니다. 당사의 장비는 하드웨어 및 자동차와 같은 산업에 성공적으로 적용되어 기술 혁신과 장인정신을 통해 높은 명성을 얻고 있습니다.
모델: TX-MD400 플러스

문의 보내기

제품 설명

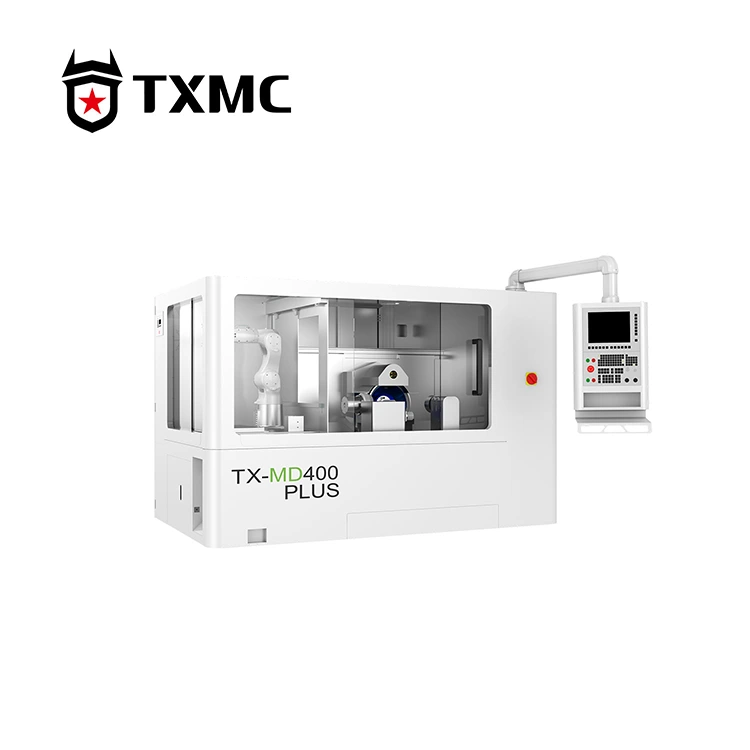

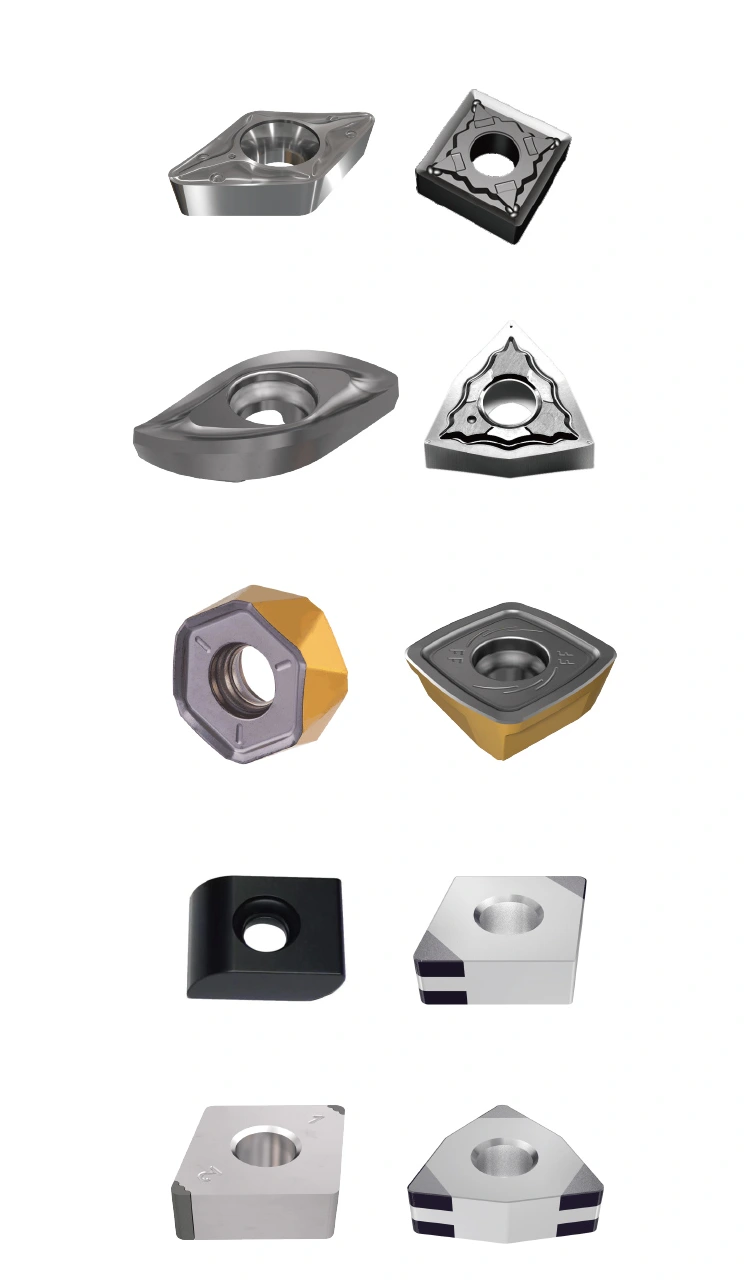

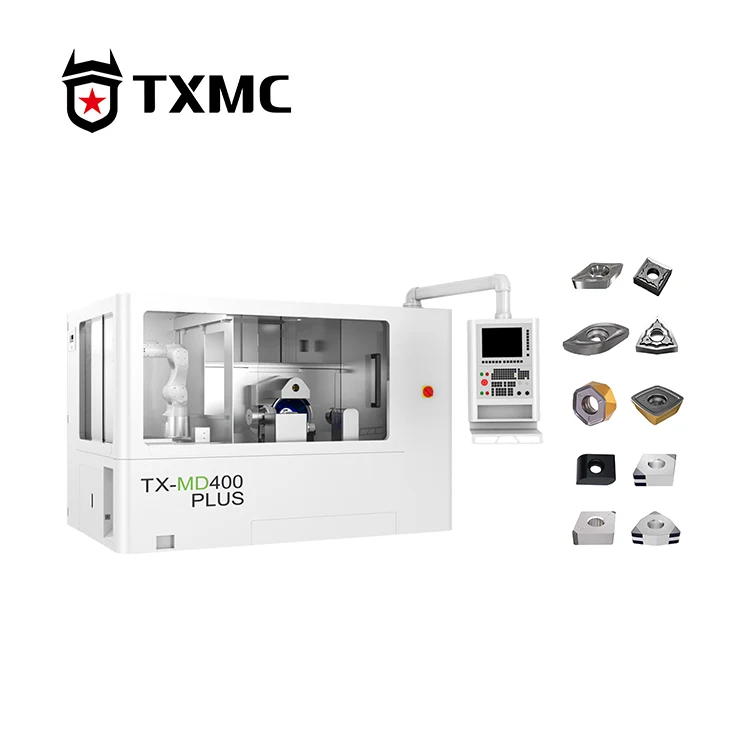

TXMC 브랜드 TX-MD400 PLUS CNC 인서트 연삭기 가공 라운드 블레이드는 인덱서블 인서트 연삭을 위해 특별히 설계되었으며 단일 설정으로 양면 모따기를 완료할 수 있습니다. 이 기계에는 복잡한 곡선, 인벌류트 및 기타 특정 연삭 요구 사항에 대한 신속한 가공 설정을 간단히 도면을 가져와서 사용할 수 있는 고유한 비표준 인서트 연삭 기능이 있습니다. 또한 모든 ISO 표준 인서트에 대한 사양이 포함된 데이터베이스를 갖추고 있어 작업자가 공정 요구 사항에 따라 적절한 매개변수를 입력하여 간단히 인서트 가공을 수행할 수 있습니다.

Water Cooled Model Automatic Cutters Grinding Machine

제품 매개변수

인서트의 최소 내접원	2.8mm	B축 최대 회전 속도	360°/초
인서트의 최대 외접원	40mm	B축 포지셔닝 정확도	0.005°
그라인딩 휠 직경	400mm	B축 반복 위치 정확도	0.002°
최대 스핀들 속도	2000r/분	C축 회전 범위	-90°~ +28°
스핀들 모터 동력	12KW	C축 최대 회전 속도	150°/초
X축 여정	160mm	C축 포지셔닝 정확도	6각초
X축 최대 이동 속도	10000mm/분	최대 클램핑 두께	25mm
X축 포지셔닝 정확도	0.002mm	클램핑 압력	500~9000N
X축 반복 위치 정확도	0.001mm	압축공기의 압력	0.6MPa
Y축 joumey	580mm	조정 모드	온라인 조정
Y축 최대 이동 속도	10000mm/분	총 전력	30kVA
Y축 포지셔닝 정확도	0.002mm	기계 중량	6000KGS
Y축 반복 위치 정확도	0.001mm	치수	295x190x211cm

Water Cooled Model Automatic Cutters Grinding Machine

자세히 알아보기

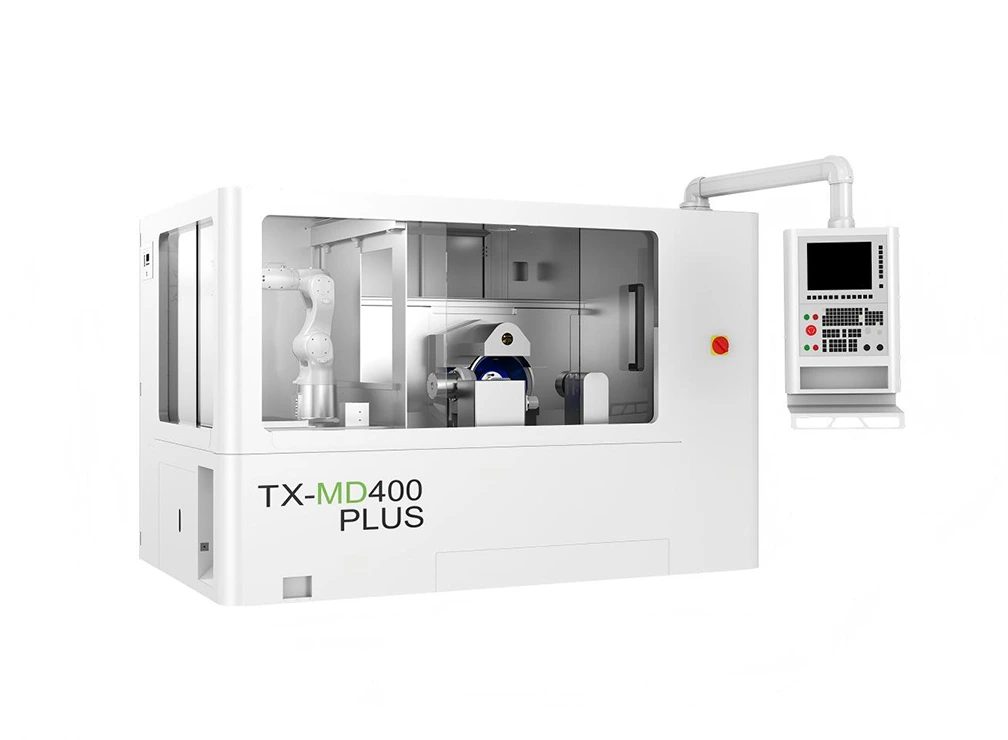

CNC 인서트 연삭기 가공 라운드 블레이드는 향상된 코어 구성을 특징으로 합니다. X축과 Y축에는 Akribis 리니어 모터가 장착된 THK 고정밀 롤러 가이드를 사용하고, B축과 C축에는 저소음, 낮은 토크 변화, 초고강성을 제공하는 특허 구조의 DD 다이렉트 드라이브 모터를 사용하여 장기간 유지보수가 필요 없는 작동이 가능합니다. 출력면에서는 12kW 대만 동기 전기 스핀들을 탑재해 일정한 토크 제어를 통해 강성과 충격 저항, 내구성을 보장해 연삭력을 높이고 작동 소음을 줄였습니다. KEYENCE 프로브를 사용하여 절삭 공구의 외부 원주를 정확하게 측정하고 정확한 내부 원 치수를 위해 중심을 거시적으로 보정합니다. 기계 본체는 구조적으로 안정적이고 자연 노화 처리 후에도 쉽게 변형되지 않는 HT300 등급 회주철로 만들어졌으며 내충격성이 우수합니다.
