CNC 주변 인서트 연삭기

CNC 주변 인서트 연삭기의 국내 최고 제조업체 중 하나인 TXMC는 저장성 Wenling에 본사를 두고 있습니다. 20년 이상의 툴링 전문 지식을 바탕으로 R&D부터 무역까지 전체 체인을 관리하며 128개국에 서비스를 제공합니다. 제품 범위에는 드릴 비트, 탭, 선반 도구 및 주변 장치용 정밀 연삭기가 포함되며, TXMC는 귀하와 함께 미래 가치를 창출하기를 기대합니다.
모델: TX-SE400

문의 보내기

제품 설명

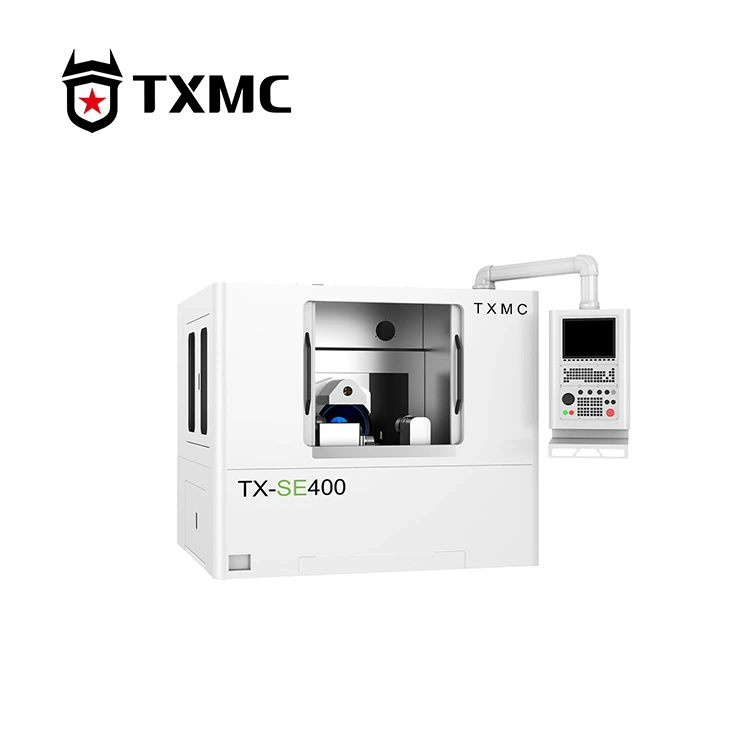

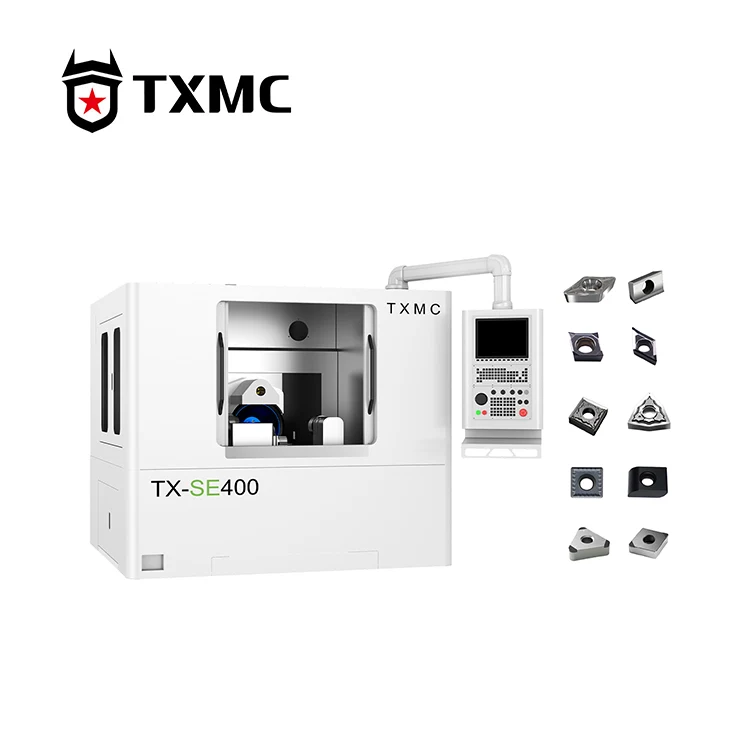

TXMC 브랜드 TX-SE400 CNC 주변 인서트 연삭기는 인덱서블 인서트의 주변 가장자리를 연삭하기 위한 특수 기계입니다. 인서트의 단면 면취가 가능함은 물론, 비표준 인서트 연삭 능력도 획기적으로 발전시켰습니다. 복잡한 곡선 및 인벌류트 연삭의 경우 도면을 가져와 한 번의 클릭으로 가공 설정을 완료할 수 있습니다.

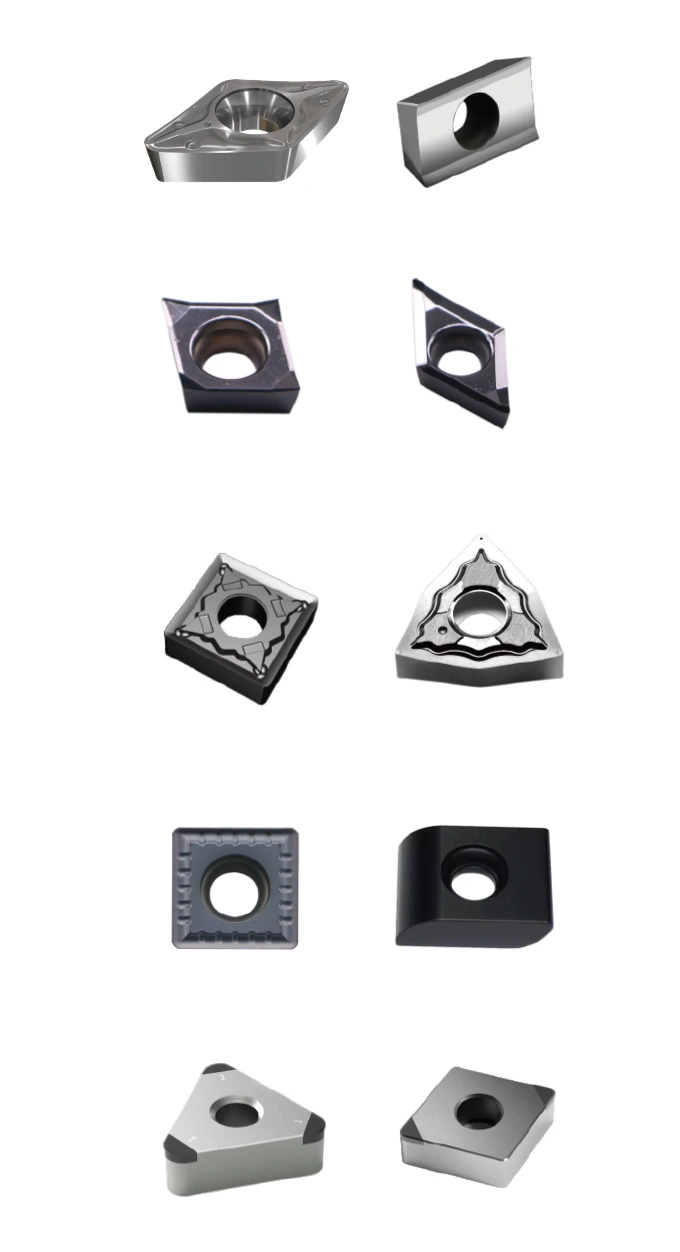

CNC Peripheral Inserts Grinding Machine

제품 매개변수

인서트의 최소 내접원	2.8mm	B축 최대 회전 속도	360°/초
인서트의 최대 외접원	40mm	B축 포지셔닝 정확도	0.005°
그라인딩 휠 직경	400mm	B축 반복 위치 정확도	0.002°
최대 스핀들 속도	2000r/분	C축 회전 범위	-90°~ +28°
스핀들 모터 동력	5.5KW	C축 최대 회전 속도	150°/초
X축 여정	100mm	C축 포지셔닝 정확도	6각초
X축 최대 이동 속도	10000mm/분	최대 클램핑 두께	25mm
X축 포지셔닝 정확도	0.002mm	클램핑 압력	500~9000N
X축 반복 위치 정확도	0.001mm	압축공기의 압력	0.6MPa
Y축 joumey	200mm	조정 모드	온라인 조정
Y축 최대 이동 속도	10000mm/분	총 전력	30KVA
Y축 포지셔닝 정확도	0.002mm	기계 중량	4000kg
Y축 반복 위치 정확도	0.001mm	치수	230x195x195cm

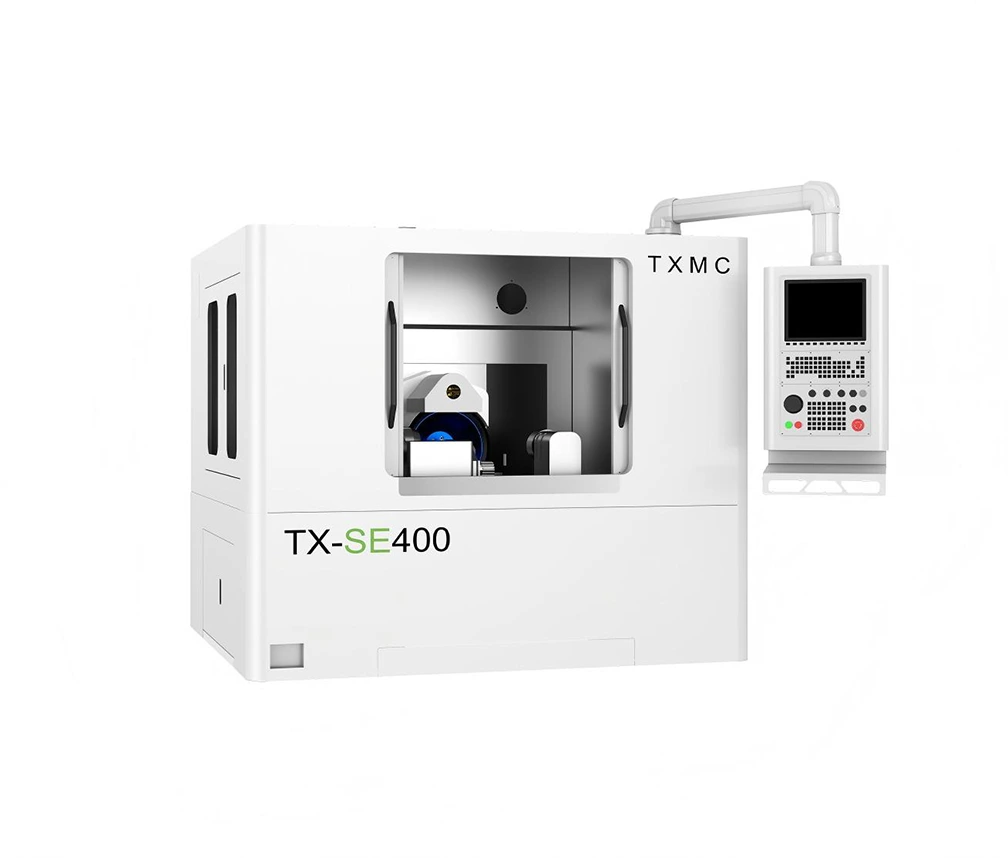

CNC Peripheral Inserts Grinding Machine

자세히 알아보기

CNC 주변 인서트 연삭기는 매우 유용한 구성을 가지고 있습니다. X축과 Y축은 Akribis 리니어 모터가 장착된 HIWIN 고정밀 롤러 가이드를 사용하고, B축은 특허 구조의 DD 다이렉트 드라이브 모터를 사용하며, C축은 타임 그리드 각도 인코더가 있는 웜 기어 회전 테이블을 사용하여 6각초의 반복 가능한 정확도를 달성합니다. 전체 설계는 최소한의 소음, 낮은 토크 변동, 매우 높은 강성 및 장기간 유지 관리가 필요 없는 작동을 제공합니다. 5.5KW 동기식 고토크 전기 스핀들은 지속적인 토크 관리를 사용하여 탁월한 강성, 내진동성 및 수명을 제공하여 절삭력을 높이고 작동이 더 조용해집니다. KEYENCE 프로브가 장착되어 있어 인서트의 외주 치수를 적절하게 측정하고 중심을 매크로 보정하여 내접원 및 여유각 치수의 일관성을 보장합니다.
