수동 PCD 인서트 연삭기
TXMC는 수동 PCD 인서트 연삭기 제조업체로 공구 연삭기, 범용 공구 연삭기 및 정밀 공작 기계를 전문으로 합니다. TXMC는 독립적인 R&D를 통해 60가지 이상의 공구 재연삭 장비를 개발했습니다. 50개 이상의 국가에 서비스를 제공하고 있는 업계 최고의 글로벌 제조업체입니다.
모델: TX-M6
문의 보내기
제품 설명

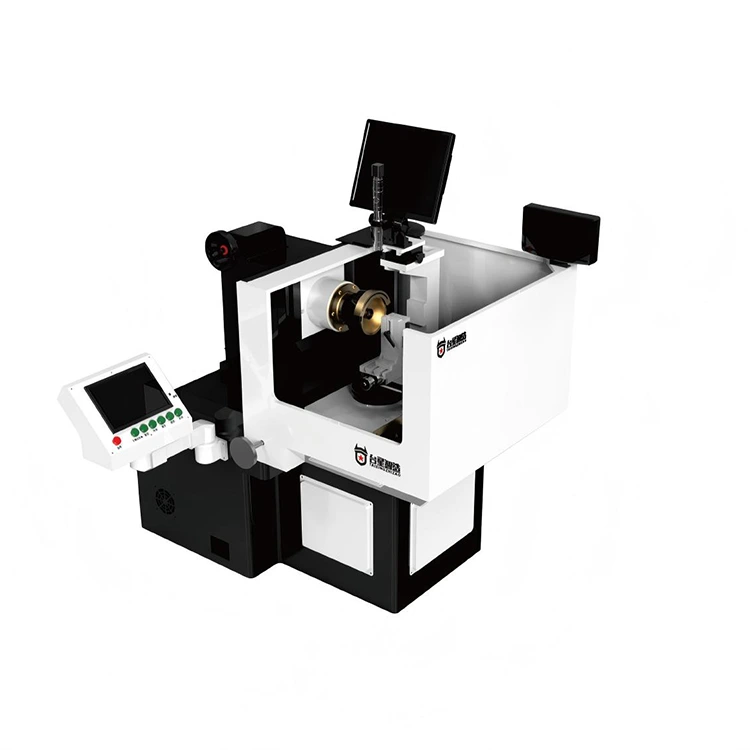

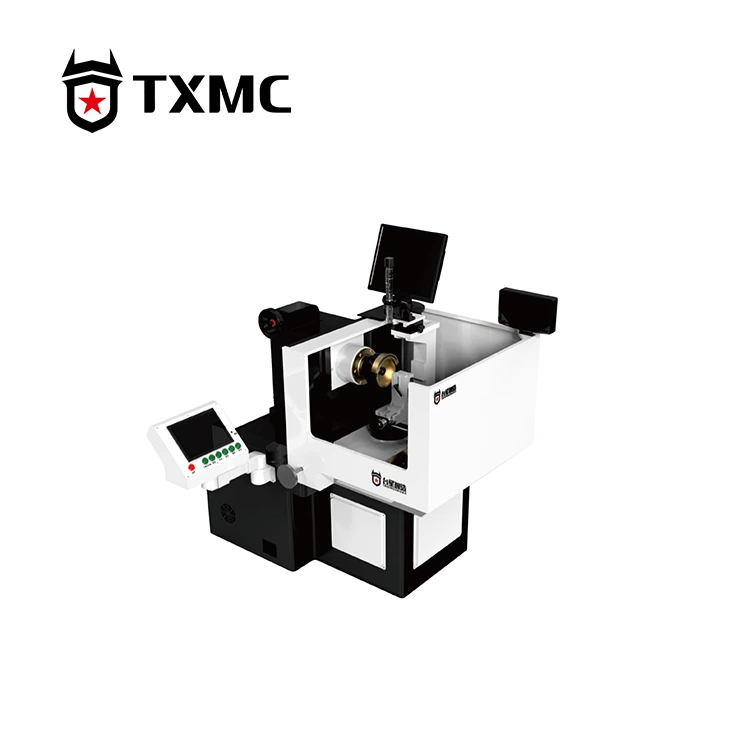

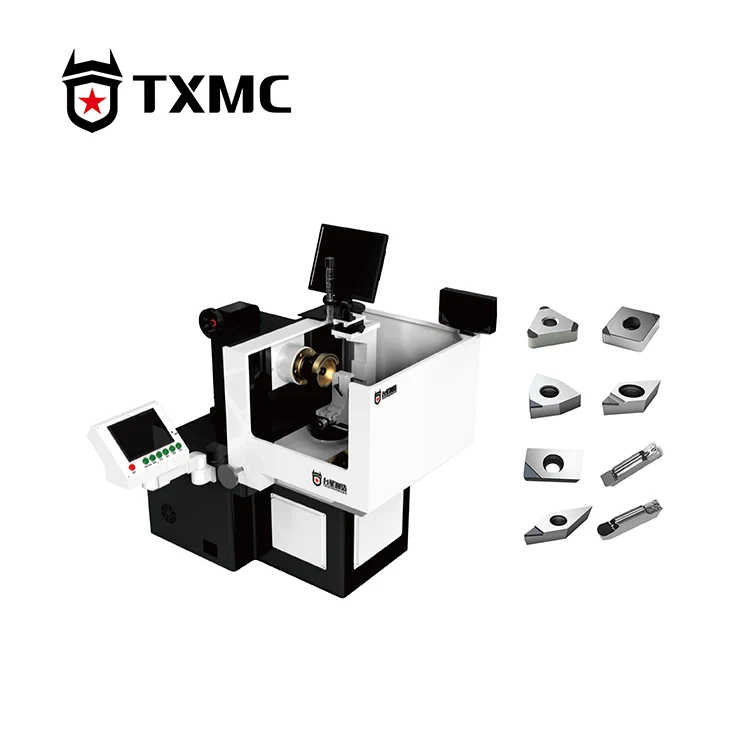

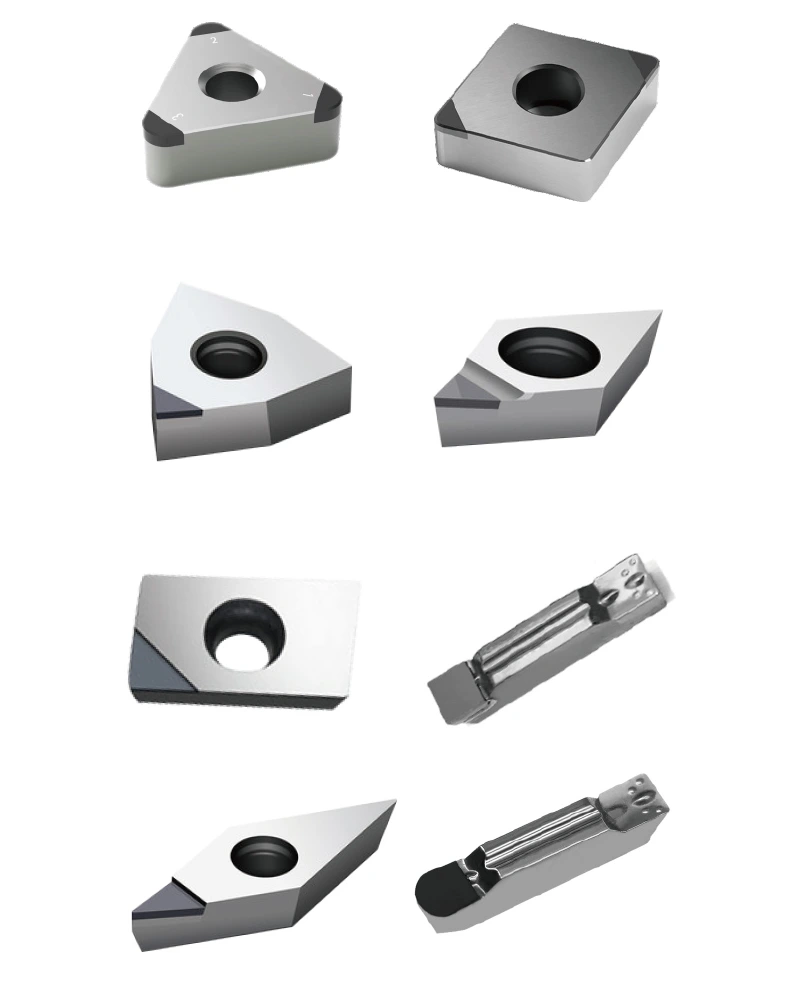

TX-M6 내구성이 뛰어난 수동 PCD 인서트 연삭기는 PCD, CBN 및 초경 공구의 고정밀 가공을 위해 설계된 수동 정밀 공구 연삭기이기도 합니다. 이는 기계 정확도, 구조적 강성, 작동 용이성 및 생산 효율성의 균형을 유지합니다. 이 기계에는 혁신적인 스마트 CCD 카메라가 탑재되어 있어 반경(R) 각도 표시를 임의로 계획할 수 있습니다. 각도 측정, 평행선 비교 등의 실용적인 기능을 통합하여 비표준 공구의 가공 요구 사항에 신속하게 적응합니다.
기계 본체는 단일 고품질 주조품으로 제작되었으며 내압 구조 설계를 갖추고 있습니다. 자연 노화 처리로 안정성이 향상되고 변형이 감소하는 동시에 뛰어난 정확도를 유지합니다. 수입된 선형 엔코더와 각도 엔코더를 포함하면 정밀도가 향상됩니다. 또한 독립적으로 구축된 운영 체제를 통해 고객은 필요에 따라 기계를 프로그래밍할 수 있어 더욱 편리하고 효율적입니다.
제품 매개변수
|
X축 여정 |
300mm |
C축 여정 |
±110° |
|
X축 반복 위치 정확도 |
0.01mm |
C축 반복 위치 정확도 |
0.01° |
|
Y축 joumey |
100mm(수동) |
C축 제동 방식 |
디스크 브레이크 활성화됨 |
|
Y축 반복 위치 정확도 |
0.002mm |
고정 장치 X축 |
65mm |
|
두 축의 최대 이동 속도 |
300mm/초 |
FixtureX축 직진도 |
0.01mm |
|
스핀들 각도 이동 |
-5°~25°(수동) |
FixtureY축 |
65mm |
|
스핀들 회전 방식 |
전기 스핀들 |
고정 장치 Y축 직진도 |
0.01mm |
|
스핀들 파워 |
3KW |
시각적 이미징 범위 |
R0.05-R10 (조정가능) |
|
스핀들 속도 |
6000RPM |
차원 |
120*120*180cm |
|
그라인딩 휠 내경 |
40mm |
기계 중량 |
1800KGS |
|
그라인딩 휠 외경 |
Φ100-Φ200mm |
냉각방식 |
수냉식 |
옵션 액세서리
수동 PCD 인서트 연삭기에는 CBN 네거티브 모따기 기계, 환봉 연삭 장치 및 네거티브 모따기 고정 장치와 같은 다른 액세서리도 장착할 수 있습니다. 함께 제공되는 60리터 강제 백 필터는 특수 여과 설계를 특징으로 하여 매우 높은 여과 정확도를 제공합니다. 적절한 밀봉 링 배열을 통해 100% 누출 없는 작동을 달성하고 다양한 처리 요구 사항을 완벽하게 충족할 수 있습니다.
핫 태그: 수동 PCD 인서트 연삭기, PCD 인서트 연삭 공급업체, 맞춤형 연삭 장비 제조업체
